项目类型及起止时间
    1988年10月～1993年11月 项目经费情况
    上级拨款6万元，其余由天津勘测设计研究院以产值方式予以补助 主要完成单位
    天津勘测设计研究院水工处和电算处 主要完成者
    陆宗磐、段祝龄、朱凤娟、耿振云、许志强、张春娟、李红军、田希珍、李文丽、陈绍松、阎国兰、王小青 成果水平及获奖情况
    1992年8月由水利水电规划设计总院组织专家进行正式审查。1993年11月由水利部科教司组织鉴定。鉴定意见认为：“该软件的开发是成功的，可在水利水电设计行业内全面推广应用”，“厂房CAD系统属国内首创，达到国际先进水平”。1991年获能源部、水利部部级质量管理小组二等奖，1992年获国务院第二届全国电子信息应用暨首届全国CAD应用优秀项目奖，1994年获水利水电规划设计总院科技进步一等奖，1995年获电力工业部科技进步二等奖。 成果转化及推广应用情况
    厂房CAD系统自1990年11月运用以来，已在20多个设计部门、40余座水利水电工程厂房设计中得到应用，并在涉外项目如天津勘测设计研究院设计的马来西亚里瓦古水电站、安徽省水利勘测设计院设计的越南某工程中运用，社会经济效益显著。这些电站设计水头最低2.5m，最高162m；装机容量最小250kW，最大700MW；单机流量最小8.5m3/s，最大966m3/s；转轮直径D1最小1.0m，最大10.5m。厂房型式包括河床式、坝后式和引水岸边式。设计阶段既有可行性研究和初步设计，又有招标设计和技施设计。在水 成果摘要

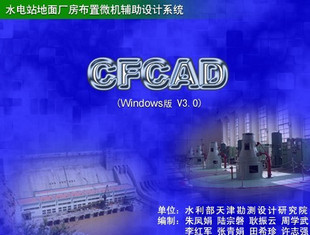

    微机水电站地面厂房CAD系统是根据《水电站厂房设计规范》SD335—89及有关规程规范在微机上研制开发的多功能专业应用软件。系统模拟厂房设计过程，充分考虑到工程设计不同阶段的要求和特点，能进行厂房布置设计、厂房主要结构计算、稳定分析、工程量计算以及绘制厂房布置图、施工图。 系统采用BASIC、PASCAL、FORTRAN、C和AUTOLISP语言编制。软件环境：DOS3.31以上，UCDOS，dBASEⅢ，AutoCADl0.0中、西文版；硬件环境：386以上微机，鼠标器，打印机，绘图仪。 系统由厂房布置设计和厂房结构设计两个部分组成。厂房布置设计有8个功能模块，151个程序，94个文件；厂房结构设计有12个功能模块，155个程序和文件，总共约12MB。系统设有两个数据库：机电设备数据库和工程数据库。机电设备数据库包括水轮机、发电机、厂内吊车、调速器、油压装置和主变压器6个库。工程数据库汇集了国内已建70余座大中型水电站地面厂房设计资料，包括工程名称、电站参数、机电设备型号、厂房控制尺寸和各构件尺寸以及主要工程量等120余个项目。工程数据库按厂房型式分类建库，用户可以通过输入厂房型式、水轮机型号或设计水头和流量3种方式检索电站厂房有关参数和尺寸。 系统采用参数化构图方法，动态生成图形。图形库由固定图素、示意图素和参数图素3部分构成，具有较强的图形编辑功能，用户在自动生成的布置图上，可利用系统提供的编辑菜单，进行油、气、水管路和机电设备布置设计，可对图形进行修改、补充和拼接，以满足工程需要。 系统实现了复杂钢筋图的绘制，钢筋自动切断，自动编号广自动生成钢筋表和材料表。钢筋库分水上和水下两部分，钢筋种类共61种，并可根据需要进行扩充。 系统为全汉化工作环境，全屏幕菜单编辑，表格式输入，人机界面好，操作简便，使用灵活，图形生成快，自动化程度高，具有侦错报错功能，输出的计算书标准化，图纸规范化。 系统开发按照软件工程学方法，经历了系统分析、总体设计、模块编制和测试4个阶段。经过较多单位在实际工程中的测试和应用，证明该系统可提高工效10倍～20倍，对缩短设计周期，提高设计质量和设计水平具有重要的现实意义。
